Configuration type

• Exemple : 1 cuisine, 1 séjour, 3 chambres, 1 bureau
• Pack prévu pour maisons de 120 à 150 m² avec 6 sorties et espaces de vie ouverts.

Système Airzone — régulation pièce par pièce

Le système Airzone permet un contrôle précis et indépendant de chaque zone. La régulation pièce par pièce optimise le confort thermique et acoustique et permet des économies d'énergie.

Plénums Easyzone QAI

Les plénums motorisés Easyzone QAI assurent un contrôle complet du gainable jusqu'à 8 zones indépendantes. Ils améliorent la qualité de l’air intérieur (QAI) grâce à un ioniseur intégré dans chaque registre motorisé.

Plénum de reprise

Inclus dans le pack : plénum de reprise isolé adapté au gainable sélectionné. Piquage elliptique : D250 mm.

Thermostats Airzone

• 1 Thermostat Airzone Blueface Zéro filaire (thermostat maître pour piloter séjour, cuisine et toutes les pièces)
• 4 Thermostats Airzone Think pour les 3 chambres et 1 bureau
• Webserver Wi-Fi inclus pour pilotage à distance et intégration Cloud

Fonctionnalités principales

• Marche / Arrêt des zones
• Accès distant aux autres zones via Webserver
• Modification du nom des zones
• Programmation horaire par zone
• Température de consigne par zone
• Lecture de la température et de l'humidité
• Mode veille pour arrêt programmé de la zone
• Modes de fonctionnement multiples
• Fonction Eco-Adapt
• Accès météo via Airzone Cloud

Unité intérieure — DAIKIN FBA125A (12 kW)

Installation en faux-plafond, discrétion visuelle et sonore, ventilateur inverter, diffusion optimale de l’air.

Unité extérieure — DAIKIN AZAS125MV1 (Sky Air Advance)

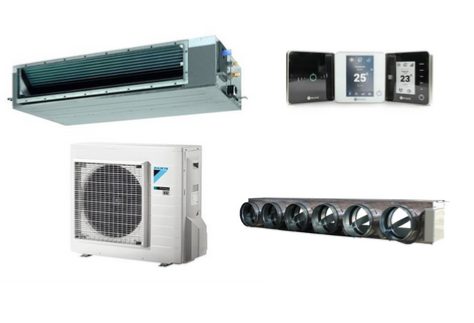

Composition complète du pack gainable

Équipement de régulation

• PP25DAIST07L6 Pack medium QAI DAIKIN 6 sorties
• Unité intérieure Daikin FBA125A — 12 kW
• Unité extérieure Daikin Sky Air Advance AZAS125MV1
• 1 Thermostat Airzone Blueface Zéro filaire
• 4 Thermostats Airzone Think
• Webserver Wi-Fi
• 1 Télécommande Madoka blanche
• Antenne radio de remplacement pour platine centrale Airzone

Soufflage

• 4 grilles alu double déflexion 400×150 mm (3 chambres + 1 bureau)
• 4 plénums PVC 400×150 mm piquage arrière D200 (3 chambres + 1 bureau)
• 2 grilles alu double déflexion 400×200 mm (séjour + cuisine)
• 2 plénums PVC 400×200 mm piquage arrière D200 (séjour + cuisine)
• Option design : 2 packs grilles 800x100 à 6 fentes + plénums

Aspiration

• Grille de reprise + filtre 600×600 mm
• Plénum ABS 600×600 mm (2 sorties D250 + 1 D200)
• BMF 200 — bouchon mâle/femelle D200
• 2 × RFT 200 — raccord femelle D200
• 3 × RCC 250/200 — réduction conique
• Manchon mâle/mâle D200

Accessoires fournis

• 7 gaines alu isolées 25 mm D200 × 10 m
• 2 gaines alu isolées 25 mm D250 × 10 m
• Lot de 4 trapèzes + embout N
• Adhésif aluminium
• Colliers nylon
• Liaisons frigorifiques : couronne complète 20 m
• Support mural
• Poche de vis

Informations de pose du gainable

• Unité intérieure à poser dans les combles.
• Fixer le gainable de niveau avec tiges filetées ou câble fourni.
• Raccorder et fixer le plénum Easyzone Airzone à l’unité gainable.
• Réaliser les liaisons frigorifiques jusqu’au groupe extérieur.
• Tirer le câble thermostat filaire 2×0,75 mm vers le Easyzone (thermostat maître) ; thermostats Think sans fil dans chaque chambre.
• Raccorder gaines de soufflage D200 aux bouches et au plénum Easyzone avec scotch aluminium.
• Raccorder gaines de reprise D250 sur le plénum de reprise.
• Numéroter chaque gaine pour le bon adressage des thermostats.
• Prévoir remplacement des piles des thermostats sans fil.
• Gaines de reprise à l’arrière du gainable, soufflage à l’avant côté Easyzone.
• Évacuation condensats par gravité PVC D32, option pompe de relevage si nécessaire.
• Bouches intérieures peuvent être devant fenêtre ou porte.
• Thermostats fixés ≈ 1,60 m du sol.
• Groupe extérieur sur support mural ou socle béton.

Remarque technique : respecter les longueurs, diamètres, étanchéité et normes électriques et frigorifiques.

Informations importantes (isolation & positionnement)

• Unité intérieure Easyone isolée avec laine de verre 45 mm pour éviter condensation.
• Placer l’unité si possible au centre de la maison pour équilibrage des gaines.
• Enlever caches filtres avant vissage du plénum de reprise Airzone.
• Nettoyer régulièrement les filtres pour maintien des performances et QAI.
• Longueur soufflage : 5 à 10 m ; reprise : min 5 m.
• Gaines chambres légèrement plus longues que pièces principales.
• Brancher au centre du plénum Airzone les plus grandes pièces.
• Jour sous les portes : minimum 1 cm pour circulation de l’air.

Assistance & contact technique

Service technique Airzone :

01 84 88 46 95

Un installateur frigoriste qualifié doit intervenir pour la mise en service et réglages.
