Configuration type

• Exemple : 1 cuisine, 2 séjours, 3 chambres, 1 bureau
• 7 sorties au total pour une distribution homogène de l’air.

Système Airzone — régulation pièce par pièce

Le système Airzone permet un contrôle indépendant de chaque zone. Optimisation du confort thermique et acoustique tout en réduisant la consommation énergétique.

Plénums Easyzone QAI

Les plénums motorisés Easyzone QAI permettent le contrôle complet de l'équipement gainable jusqu’à 8 zones indépendantes. Ils améliorent la qualité de l’air intérieur grâce à :

• Registres motorisés par zone
• Ioniseur intégré dans chaque registre pour purifier l’air
• Gestion fine des débits et équilibrage des zones

Plénum de reprise

Inclus plénum de reprise isolé aux dimensions du gainable choisi avec piquage elliptique de D250 mm.

Thermostats Airzone

• 1 Thermostat Airzone Blueface Zéro filaire pour piloter séjour et cuisine (thermostat maître)
• 4 Thermostats Airzone Think sans fil pour les 3 chambres et le bureau
• Webserver Wi-Fi pour pilotage à distance et intégration Cloud

Fonctions principales

• Marche / Arrêt des zones
• Accès distant aux autres zones
• Modification du nom des zones
• Programmation horaire par zone
• Température de consigne par zone
• Lecture température ambiante et humidité
• Mode veille
• Modes de fonctionnement multiples
• Fonction Eco-Adapt
• Accès aux informations météo via Airzone Cloud

Unité intérieure — DAIKIN FBA140 (15,5 kW)

Unité extérieure — DAIKIN AZAS140MV1

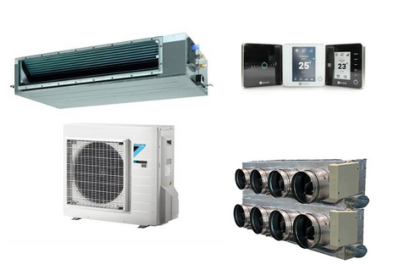

Composition complète du pack gainable

Équipement régulation

• Plénum Easyzone QAI AIRZONE motorisée 8 sorties (7x200mm + 1 bouche fermée)
• Unité intérieure Daikin FBA140A — 15,5 kW
• Unité extérieure Daikin Sky Air Advance AZAS140MV1
• 1 Thermostat Airzone Blueface Zéro filaire
• 4 Thermostats Airzone Think sans fil
• Webserver Wi-Fi
• 1 Télécommande Madoka Daikin blanche
• Antenne radio de remplacement

Soufflage

• 4 grilles alu double déflexion 400 × 150 mm (chambres, bureau)
• 4 plénums PVC 400 × 150 mm piquage arrière D200
• 3 grilles alu double déflexion 400 × 200 mm (séjour, cuisine)
• 3 plénums PVC 400 × 200 mm piquage arrière D200
• Option : 3 grilles linéaire alu blanche double fente 800 × 100 mm + plénums ABS correspondants

Aspiration

• 2 grilles de reprise + filtre 500 × 400 mm
• 2 plénums ABS 500 × 400 mm avec 2 sorties D200
• 4 RFT200 — raccord femelle D200
• 4 RCC 250/200 — réduction conique
• BMf 200 — bouchon mâle/femelle D200
• Manchon mâle/mâle D200

Accessoires fournis

• 10 gaines alu isolées 25 mm D200 LG10 m
• 4 gaines alu isolées 25 mm D250 LG10 m
• Lot de 4 trapèzes + embout boucle N
• Adhésif alu
• Colliers nylon
• Manchon mâle/mâle D200
• Liaison frigorifique : couronne complète 20 m
• Support mural
• Poche de vis

Informations de pose — guide rapide

• Unités intérieures à poser dans les combles, fixées de niveau sur charpente.
• Raccordement plénum Easyzone et gainable avec vis fournies.
• Liaisons frigorifiques adaptées jusqu’au groupe extérieur (liaison 4G15).
• Connexion thermostat filaire 2 × 0,75 mm vers Easyzone (thermostat maître), autres Think sans fil dans chaque pièce.
• Raccordement gaines soufflage D200 sur bouches + plénum Easyzone, avec scotch aluminium.
• Raccordement gaines reprise D250 sur plénum de reprise au plafond.
• Numérotation des gaines pour associer chaque thermostat.
• Prévoir remplacement piles thermostats sans fil pour éviter perte d'adressage.
• Condensats : évacuation gravitaire PVC D32 ou pompe de relevage si nécessaire.
• Fixation bouches devant fenêtre/porte possible.
• Thermostats à ≈ 1,60 m du sol.
• Groupe extérieur posé sur support mural ou socle béton, liaisons électriques et frigorifiques adaptées.

Remarque technique : isolation complète unité intérieure avec laine de verre 45 mm, placement idéal au centre de la maison, nettoyage régulier filtres, gaines soufflage 5–10 m, gaines reprise ≥ 5 m, sous-porte minimum 1 cm.

Assistance & contact technique

Pour assistance technique Airzone :

01 84 88 46 95 (Service Technique Airzone)

Intervention d’un installateur frigoriste qualifié pour mise en service et réglages.

Informations importantes sur l’installation
