Climatisation Gainable kit complet surface 140 m² à 180 m² Etage -TOSHIBA

Réf : CO140-180ET
Climatisation Gainable Toshiba kit complet surface 140 m² à 180 m² Etage

- Idéal pour une maison de 140 m² à 180 m² à étage
- 7 sorties ( exemple : 1 cuisine, 2 séjour, 3 chambres, 1 bureau)
- Unité intérieure Toshiba RAV-RM 1601BTP-E
- Unité extérieure Toshiba RAV-GM 1601ATP-E
- Puissance FROID : 14 kW
- Puissance CHAUD : 16 kW
- Pilotage AIRZONE thermostats sans fil et filaire

Pack complet avec tous les accessoires nécessaires pour installer votre climatiseur gainable vous-même !
Garantie : 3 pièces et 5 ans compresseur
Garantie Airzone : 2 ans
12 520,56 € TTC
dont éco-participation : 10,84 €

Personnalisations

Ajouter à la wishlist

Entreprise Française

Expédition rapide

Paiement 100% sécurisé

Service client, technique et suivi de commande

Description
Caractéristiques

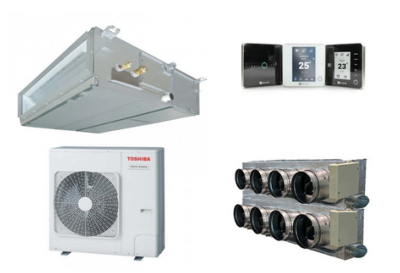

Pack complet Climatisation réversible TOSHIBA Gainable Airzone :

Maison à étage 140 à 180 m² : 7 Sorties

Exemple : 1 cuisine, 2 séjour, 3 chambres en haut, 1 bureau en bas

Ce pack complet est la solution la plus adaptée pour votre projet, facile d'installation,  et discret.
Pack en monophasé.


* SYSTEME AIRZONE
Le système Airzone permet de réaliser un contrôle pièce par pièce. Cette régulation pièce par pièce, vous fait bénéficier d'un confort optimisé d'un point de vue thermique et acoustique.



*PLENUMS EASYZONE QAI

Les plénums motorisés Easyzone permettent un contrôle complet de l'équipement gainable, et ce, jusqu'à 8 zones indépendamment les unes des autres.

Easyzone assaini et améliore la qualité de l'air intérieur de chaque zone. Chaque registre motorisé comprend un ioniseur qui purifie l'air, en fonction de la qualité de l'air détecté.

Télécharger la fiche complète du EASYZONE QAI en PDF








*PLENUM DE REPRISE
De manière à vous offrir une solution complète, les packs sont accompagnés par un plénum de reprise isolé, aux dimensions du gainable choisi.

Piquage elliptique de D 250 mm.

*THERMOSTATS AIRZONE
Les plénums motorisés sont complétés par nos thermostats d'ambiance design et élégant avec des finitions en métal et verre trempé.

- 1 Thermostat Airzone Blueface zéro filaire pour piloter les deux bouches du séjour et la cuisine et toutes les autres pièces

- 4 Thermostats Airzone Think pour piloter les 3 chambres et 1 bureau

- Web server WIFI






Caractéristiques des thermostats :

Marche / Arrêt des zone
Accès à distances à d'autres zones
Modification du nom des zones
Programmation horaire par zone
Température de consigne par zone
Lecture de la température ambiante et de l'humidité relative
Mode veille pour un arrêt programmé de la zone
Mode de fonctionnement
Fonction Eco-Adapt pour améliorer l'efficacité énergétique de l'installation
Accés aux informations météorologiques si le Webserver Airzone Cloud est connecté à l'installation

*UNITE INTERIEURE RAV-RM 1601BTP-E TOSHIBA Gainable compact DI
L'unité intérieure TOSHIBA avec une puissance de 16 kw,  peut assurer le chauffage et le refroidissement. Niveau sonore très bas, confortable et silencieux. . Ventilateur Inverter
Installation en faux - plafond rendant ces unités invisibles pour une discrétion visuelle et sonore totale. Le recours à des grilles de soufflages et diffuseurs adaptés assure une diffusion régulière et homogène de l'air pour un haut niveau de confort.

Puissance froid : 14 kw
Puissance chaud : 16 kw
Dimensions HxLxP : 275x1400x750
Poids : 40 kg
Niveau de pression sonore froid/chaud  : 40/33 dB(A)
Puissance sonore : 60 dB(A)

*UNITE EXTERIEURE RAV-GM 1601ATP-E
L'unité extérieure TOSHIBA Gainable compact DI :

Dimensions HxLxP : 1340x900x320
Poids : 95kg
Niveau de pression sonore froid/chaud  : 53 dB(A) / 55 dB(A)
Puissance sonore : 73 dB(A)
Raccordement frigorifiques : 3/8-5/8
Disjoncteur courbe D : 32A

COMPOSITION PACK GAINABLE

*EQUIPEMENT REGULATION
- Un plénum Easyzone QAI AIRZONE Standard + VMC 8 sorties (8x200mm + 1bouche fermé bouchon)
Dimensions LxHxP: 1425x515x454 mm
VMC IB6 8X200-07L FBA/Q 100-140/FWSQ 100-125 + Plénum de reprise d'air 4 entrée 4X250
- Unité intérieure RAV-RM 1601BTP-E ; 16 kw
- Unité extérieure RAV-GM 1601ATP-E
- 1 Thermostat Airzone filaire Blueface zéro (câble fournie) pour piloter les 2 bouches séjour et cuisine
- 4 Thermostats Airzone Think sans fil pour piloter les 3 chambres et 1 bureau
- Web server WIFI pilotage par application Smartphone
- 1 Télécommande Rétro éclairé Toshiba RBC-AMSU51-ES
- Antenne radio de remplacement pour platine centrale airzone

*SOUFFLAGE
- 4 Grilles de soufflage alu double déflexion 400*150mm pour les chambres, bureau
- 4 Plénums pvc 400*150 mm piquage arrière pour les chambres, bureau D200
- 3 Grilles de soufflage alu double déflexion pour salon, cuisine  400*200 mm
- 3 Plénums pvc 400*200 mm piquage arrière pour salon, cuisine D200
Ou
Option :
 3 Packs grilles + plénum à 3 fentes 500 mm bord 22 mm

*ASPIRATION
- 2 Grille de reprise +filtre 500x400
- 2 Plénum abs 500x400 avec 2 sorties D200
- 4 Rft200 - raccord femelle d200
- 4 RCC 250/200 réduction conique
- bmf 200-bouchon male / femelle D200


*ACCESSOIRES
- 10 Gaines Alu isolée 25mm D200mm LG10m pour soufflage
- 4 Gaines Alu isolée 25mm D250mm LG10m pour aspiration
- Lot de 4 trapèzes plus embout boucle N
- Adhésif alu
- Colliers nylon
- Liaison frigorifique : couronne complète 20m
- Support mural
- Poche de vis


INFORMATIONS DE POSE DU GAINABLE



L'unité intérieure est à poser dans les combles.



Fixer le gainable de niveau avec tiges filetées ou câblette fourni sur la charpente.



Raccorder et fixer le plenum easyzone Airzone à l'unité gainable avec les vis.



Raccorder les liaisons frigorifiques adaptées sur l'unité intérieure jusqu'au groupe extérieur avec la liaison inter connexion en 4G15.



Tirer le fil de communication du thermostat filaire 2x0.75mmjusqu'au Easyzone placé dans le séjour (Thermostat maitre). Les thinks sans fil autres thermostats seront placés dans chaque chambre.



Raccorder les gaines isolées de soufflage D200 jusqu'à vos bouches fixées en plafond, et sur le plénum Easyzone sans oublier de bien mettre le scotch aluminium.



Raccorder les gaines isolées de reprise D250 sur votre plénum de reprise posé en plafond dans le couloir ou entrée.



Numéroter chaque gaine en sortie de plénum airzone pour adresser chaque thermostat avec le bon numéro de gaine.



Prévoir le remplacement des piles type pile ronde pour les thermostats sans fil, car si déchargé cela peut entrainer une perte d'adressage avec le web server wifi.



(Partie commune)sans oublier de bien mettre le scotch aluminium.



Les gaines de reprise (air aspirer) se raccordent à l'arrière du gainable sur le plénum d'air 4 entrée montée au préalable sur l'unité intérieure.



Les gaines de soufflage à l'avant de celui-ci côté Easyzone.



Les condensats seront évacués en gravité par un tuyau pvcD32(bien fixé pour éviter le déformement suite à la chaleur dans les combles),amené en sortit de maison (si vous devez vous raccorder sur les eaux usées de la maison ; prévoir un siphon de parcours pour éviter les odeurs ;déconseillée).



Possibilité de mettre une pompe de relevage pour l'évacuation des condensats.



Les bouches intérieures peuvent être placées devant une fenêtre ou une porte.



Les thermostats doivent être fixés à une hauteur environde1m60 du sol.



Le groupe extérieur est posé sur support mural ou socle de béton dans l'attente des liaisons frigorifiques et alimentation électrique adapté.



Assistance Service Technique AIRZONE

Téléphone :

0 184 884 695



INFORMATIONS IMPORTANTE



L'unité intérieure gainable Easyone placée dans les combles, une fois raccordés devra être isolée entièrement avec de la laine de verre par45mm d'épaisseur pour éviter tout phénomène de condensation (point de rosée).



L'unité intérieure doit être si possible placé au centre de la maison pour le meilleur équilibrage possible des gaines de soufflage et de reprise.



Enlever les caches filtres présent sur l'unité intérieure avant de vissé le plénum de reprise d'air Airzone (le filtre se trouve dans les grilles de reprise d'air.).

Ses filtres seront à nettoyer régulièrement pour le bon fonctionnement de l'ensemble.



Pour les gaines de soufflage : longueur mini jusqu'au bouches dans les pièces 5 mètres et max 10 mètres.



Pour la reprise : 5 mètres minimum.



La longueur des gaines de soufflage des chambres doit être légèrement supérieure à la longueur des gaines de soufflage de la pièce principale.



Il est souhaitable de brancher au centre du plénum Airzone les plus grandes pièces.



Sous les portes minimum 1 cm pour passage d'air.

Information importante BROCHURE PDF :  Pour régler la pression statique et éviter un éventuel casse compresseur. CLIQUEZ ICI
