Configuration type

• Exemple : 2 sorties pour séjour + cuisine et 3 sorties pour chambres (total 5 sorties)
• Pack prévu pour maisons de 100 à 120 m² avec espaces de vie ouverts et 3 chambres.

Système Airzone — régulation pièce par pièce

Le système Airzone permet un contrôle précis et indépendant de chaque zone/prise d'air. La régulation pièce par pièce optimise le confort thermique et acoustique et permet des économies d'énergie en ne chauffant/climatisant que les zones nécessaires.

Plénums Easyzone QAI

Les plénums motorisés Easyzone QAI permettent le contrôle complet du gainable jusqu'à 8 zones indépendantes. Ils intègrent un système d'amélioration de la Qualité de l'Air Intérieur (QAI) :

• Registres motorisés par zone
• Ioniseur intégré dans chaque registre : purification de l’air en fonction de la qualité détectée
• Gestion fine des débits et équilibrage des zones

Plénum de reprise

Le pack comprend un plénum de reprise isolé aux dimensions adaptées au gainable choisi. Piquage elliptique de D250 mm.

Thermostats Airzone

Thermostats d'ambiance design (métal + verre trempé) :

• 1 Thermostat Airzone Blueface filaire (câble fourni) pour piloter séjour et cuisine (thermostat maître)
• 3 Thermostats Airzone Think radio (sans fil) pour les 3 chambres
• Webserver Wi-Fi (Airzone) inclus pour pilotage à distance et intégration Cloud
• Antenne radio de remplacement pour platine centrale Airzone fournie

Fonctions principales

• Marche / Arrêt des zones
• Accès distant aux autres zones via Webserver
• Modification du nom des zones
• Programmation horaire par zone
• Température de consigne par zone
• Lecture de la température ambiante et de l'humidité relative
• Mode veille et Eco-Adapt
• Accès météo via Airzone Cloud

Unité intérieure — DAIKIN FBA100A (10 kW)

L’unité plafonnier DAIKIN FBA100A développe 10 kW, silencieuse et conçue pour installation en faux-plafond / combles.

Unité extérieure — DAIKIN AZAS100MV1 (Sky Air Advance)

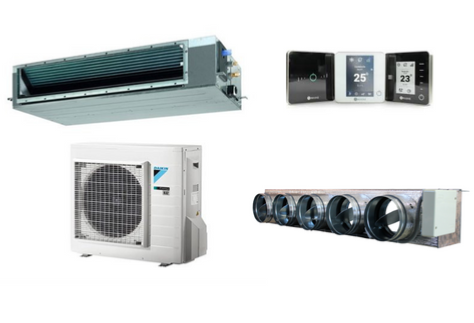

Composition complète du pack gainable

• Plénum Easyzone QAI + VMC IB8 Daikin 5x200 – PPEZQUAI STD
• Unité intérieure FBA100A – 10 kW
• Unité extérieure AZAS100MV1
• 1 Thermostat Blueface filaire (séjour/cuisine)
• 3 Thermostats Think sans fil (chambres)
• Webserver Wi-Fi + télécommande Madoka
• Antenne radio de remplacement

Soufflage

• 3 grilles alu double déflexion 400×150 mm + plénums 400×150 D200 (chambres)
• 2 grilles alu double déflexion 400×200 mm + plénums 400×200 D200 (salon/cuisine)
• Option design : 2 packs grilles 6 fentes 800x100 + plénums

Aspiration

• Grille + filtre 600×600 mm
• Plénum ABS 600×600 mm avec 2 sorties D250 + 1 D200
• BMf 200 – bouchon mâle/femelle D200
• 2 × RFT200 raccord femelle D200
• 2 × RCC 250/200 réduction conique

Accessoires

• 5 gaines alu isolées 25 mm – D200 – 10 m
• 2 gaines alu isolées 25 mm – D250 – 10 m
• Lot de 4 trapèzes + embout N
• Adhésif alu, colliers nylon
• Liaison frigorifique 20 m
• Support mural groupe extérieur
• Poche de vis

Informations de pose & recommandations

• Poser unité intérieure dans les combles (faux-plafond)
• Fixer le gainable avec tiges filetées ou câbles fournis
• Raccorder plénum Easyzone à l’unité et les liaisons frigorifiques vers le groupe extérieur
• Tirer câble thermostat filaire 2×0.75 mm au Easyzone du séjour (thermostat maître)
• Raccorder gaines soufflage D200 aux bouches et plénum, gaines reprise D250 au plénum de reprise
• Numéroter les gaines pour adresser chaque thermostat correctement
• Condensats : évacuation PVC D32, siphon si raccord aux eaux usées, ou pompe de relevage
• Thermostats fixés ≈1,6 m du sol
• Groupe extérieur sur support mural ou socle béton

Remarque technique : respecter longueurs et diamètres, étanchéité des jonctions, normes électriques et frigorigènes.

Informations importantes (isolation, condensation, positionnement)

• L’unité intérieure doit être entièrement isolée avec laine de verre 45 mm pour éviter condensation
• Placer l’unité au centre de la maison pour équilibrage soufflage/reprise
• Brancher au centre du plénum Airzone les plus grandes pièces
• Retirer caches filtres avant vissage plénum de reprise
• Nettoyer régulièrement les filtres
• Soufflage : min 5 m / max 10 m, reprise min 5 m
• Chambres : gaines légèrement plus longues que séjour
• Laisser 1 cm sous les portes pour circulation d’air

Assistance technique Airzone

Service technique Airzone : 01 84 88 46 95

II faut le faire installer par un frigoriste qualifié pour mise en service et raccordements frigorifiques.
