Climatiseur Gainable pour 3 chambres DAIKIN en pack complet

Réf : 3ch daikin
Climatiseur Gainable DAIKIN pour 3 chambres kit complet

- 3 sorties pour 3 chambres
- Unité intérieure Daikin FDXM50F9
- Unité extérieure Daikin RXM50R
- Puissance FROID : 5 kW
- Puissance CHAUD : 5,8 kW
- Pilotage AIRZONE thermostats sans fil et filaire

Pack complet avec tous les accessoires nécessaires pour installer votre climatiseur gainable vous-même !
Garantie : 3 pièces et 5 ans compresseur
Garantie Airzone : 2 ans
6 454,80 € TTC
dont éco-participation : 10,84 €

Personnalisations

Ajouter à la wishlist

Entreprise Française

Expédition rapide

Paiement 100% sécurisé

Service client, technique et suivi de commande

Description
Caractéristiques
Pack complet Climatisation réversible DAIKIN Gainable Airzone :

3 Chambres : 3 Sorties

Ce pack complet est la solution la plus adaptée pour votre projet, facile d'installation,  et discret.

* SYSTEME AIRZONE
Le système Airzone permet de réaliser un contrôle pièce par pièce. Cette régulation pièce par pièce, vous fait bénéficier d'un confort optimisé d'un point de vue thermique et acoustique.



*PLENUMS EASYZONE
Les plénums motorisés Easyzone permettent un contrôle complet de l'équipement gainable, et ce, jusqu'à 8 zones indépendamment les unes des autres.

- Caisson de plénum isolé de classe Bs1d0 selon la norme EN 13501.
- Registre motorisé avec un équilibrage aéraulique manuel intégré sur chacun.
- Régulation Innobus Pro6 certifiée eu.bac est intégrée avec une passerelle de communication spécifique à la marque du gainable.





*PLENUM DE REPRISE
De manière à vous offrir une solution complète, les packs sont accompagnés par un plénum de reprise isolé, aux dimensions du gainable choisi.

*THERMOSTATS AIRZONE
Les plénums motorisés sont complétés par nos thermostats d'ambiance design et élégant avec des finitions en métal et verre trempé.

- 1 Thermostat Airzone Blueface zéro filaire (câble fourni)
- 2 Thermostats Airzone Think
- Web server wifi







Caractéristiques des thermostats :

Marche / Arrêt des zones
Accès à distances à d'autres zones
Modification du nom des zones
Programmation horaire par zone
Température de consigne par zone
Lecture de la température ambiante et de l'humidité relative
Mode veille pour un arrêt programmé de la zone
Mode de fonctionnement
Fonction Eco-Adapt pour améliorer l'efficacité énergétique de l'installation.
Accès aux informations météorologiques si le Webserver Airzone Cloud est connecté à l'installation.

*UNITE INTERIEURE FDXM50F9 DAIKIN

L'unité intérieure DAIKIN avec une puissance de 5.0 kw,  peut assurer le chauffage et le refroidissement. Niveau sonore très bas, confortable et silencieux. Classe énergétique froid/chaud est A++/A+. Ventilateur Inverter
Installation en faux - plafond rendant ces unités invisibles pour une discrétion visuelle et sonore totale. Le recours à des grilles de soufflages et diffuseurs adaptés assure une diffusion régulière et homogène de l'air pour un haut niveau de confort.

Puissance froid : 5.0 kW
EER : 3.06
SEER : 5.77
Label énergétique : A+

Puissance chaud : 5.8 kW
COP : 3.10
SCOP : 3.93
Label énergétique : A+

Dimensions H x L x P : 200 x 1150 x 620
Poids : 30 kg
Niveau de pression sonore froid/chaud  : 30/30 dB(A)
Puissance sonore : 55 dB(A)

*UNITE EXTERIEURE RXM50R DAIKIN

L'unité extérieure DAIKIN Sky Air Advance R32 :

Dimensions H x L x P : 734 x 954 x 389
Poids : 50 kg
Niveau de pression sonore froid/chaud  : 48 dB(A) / 49 dB(A)
Puissance sonore : 62 dB(A)
Raccordement frigorifiques : 1/4-1/2
Disjoncteur courbe D : 16 A

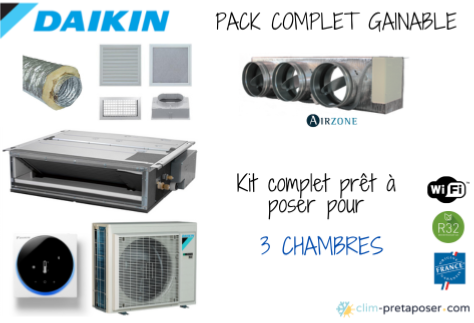

COMPOSITION PACK GAINABLE

*EQUIPEMENT REGULATION
- Un plénum Easyzone Airzone AZEZ8DAIBS15M3 IAQ Medium IB8 DAIKIN 3x200
- Un plénum de reprise RFDXM-50 2x200
- Unité intérieure plafonnier Daikin FDXM50F9
- Unité extérieure Daikin Sky Air Advance RXM50A
- 1 Thermostat Airzone Blueface filaire (câble fournie)
- 2 Thermostats Airzone Think sans fil
- Web server wifi
- 1 Télécommande Madoka design blanche

*SOUFFLAGE
- 3 Grilles alu double déflexion 400*150mm pour les 3 chambres
- 3 Plénums ABS 400*150 mm piquage arrière D200 pour les 3 chambres

*ASPIRATION
- Grille de reprise + filtre 500x400 mm
- Plénum reprise 500 x 400 (3x200 avec 2 piquages arrières fixés)
- Bmf 200 - bouchon male / femelle D200
- 2 Rft200-raccord femelle d200
- 3 RCC 250/200 réduction conique
- Manchon male/male D200


*ACCESSOIRES
- 5 Gaines Alu isolée 25mm D200mm LG10m
- Lot de 4 trapèzes plus embout N
- Adhésif alu
- Colliers nylon
- Liaisons frigorifiques : couronne complète 20m 1/4-1/2
- Support mural groupe extérieure MS 257
- Poche de vis

INFORMATIONS DE POSE DU GAINABLE



L'unité intérieure est à poser dans les combles.



Fixer le gainable de niveau avec tiges filetées ou câblette fourni sur la charpente.



Raccorder et fixer le plenum easyzone Airzone à l'unité gainable avec les vis.



Raccorder les liaisons frigorifiques adaptées sur l'unité intérieure jusqu'au groupe extérieur avec la liaison inter connexion en 4G15.



Tirer le fil de communication du thermostat filaire 2x0.75mmjusqu'au Easyzone placé dans le séjour (Thermostat maitre). Les thinks sans fil autres thermostats seront placés dans chaque chambre.



Raccorder les gaines isolées de soufflage D200 jusqu'à vos bouches fixées en plafond, et sur le plénum Easyzone sans oublier de bien mettre le scotch aluminium.



Raccorder les gaines isolées de reprise D250 sur votre plénum de reprise posé en plafond dans le couloir ou entrée.



Numéroter chaque gaine en sortie de plénum airzone pour adresser chaque thermostat avec le bon numéro de gaine.



Prévoir le remplacement des piles type pile ronde pour les thermostats sans fil, car si déchargé cela peut entrainer une perte d'adressage avec le web server wifi.



(Partie commune)sans oublier de bien mettre le scotch aluminium.



Les gaines de reprise (air aspirer) se raccordent à l'arrière du gainable sur le plénum d'air 4 entrée montée au préalable sur l'unité intérieure.



Les gaines de soufflage à l'avant de celui-ci côté Easyzone.



Les condensats seront évacués en gravité par un tuyau pvcD32(bien fixé pour éviter le déformement suite à la chaleur dans les combles),amené en sortit de maison (si vous devez vous raccorder sur les eaux usées de la maison ; prévoir un siphon de parcours pour éviter les odeurs ;déconseillée).



Possibilité de mettre une pompe de relevage pour l'évacuation des condensats.



Les bouches intérieures peuvent être placées devant une fenêtre ou une porte.



Les thermostats doivent être fixés à une hauteur environde1m60 du sol.



Le groupe extérieur est posé sur support mural ou socle de béton dans l'attente des liaisons frigorifiques et alimentation électrique adapté.



Assistance Service Technique AIRZONE

Téléphone :

0 184 884 695



INFORMATIONS IMPORTANTE



L'unité intérieure gainable Easyone placée dans les combles, une fois raccordés devra être isolée entièrement avec de la laine de verre par45mm d'épaisseur pour éviter tout phénomène de condensation (point de rosée).



L'unité intérieure doit être si possible placé au centre de la maison pour le meilleur équilibrage possible des gaines de soufflage et de reprise.



Enlever les caches filtres présent sur l'unité intérieure avant de vissé le plénum de reprise d'air Airzone (le filtre se trouve dans les grilles de reprise d'air.).

Ses filtres seront à nettoyer régulièrement pour le bon fonctionnement de l'ensemble.



Pour les gaines de soufflage : longueur mini jusqu'au bouches dans les pièces 5 mètres et max 10 mètres.



Pour la reprise : 5 mètres minimum.



La longueur des gaines de soufflage des chambres doit être légèrement supérieure à la longueur des gaines de soufflage de la pièce principale.



Il est souhaitable de brancher au centre du plénum Airzone les plus grandes pièces.



Sous les portes minimum 1 cm pour passage d'air.
