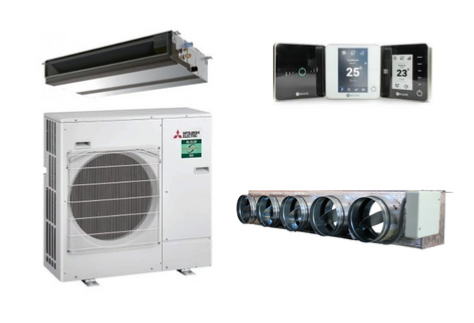

Climatiseur Gainable surface de 140 m² à 180 m² MITSUBISHI en pack complet MAISON A ETAGE

Pack complet Climatisation réversible MITSUBISHI Electric Gainable Airzone :

Maison à étage 140 à 180 m² : 7 Sorties

Exemple : 1 cuisine, 2 séjours, 3 chambres, 1 bureau

Ce pack complet est la solution la plus adaptée pour votre projet, facile d'installation, et discret.

* SYSTEME AIRZONE
Le système Airzone permet de réaliser un contrôle pièce par pièce. Cette régulation pièce par pièce, vous fait bénéficier d'un confort optimisé d'un point de vue thermique et acoustique.



* Pack plénums Airzone QAI Medium IB8 Mitsubishi Electric 6x200 01XL + plénum de reprise 4x250 + 2x Culotte DN200 M
Les plénums motorisés Easyzone permettent un contrôle complet de l'équipement gainable, et ce, jusqu'à 8 zones indépendamment les unes des autres. Les 6 registres mesurent 200 mm de diamètre et sont motorisés. Compatible avec les gainables PEAD 71 de la marque.

Pack plénums Airzone QAI Medium IB8 Mitsubishi Electric 6x200 01XL + plénum de reprise 4x250

Votre pack plénum comprend :

• Un plénum motorisé avec :
• 6 registres motorisés de 200 mm
• Une unité centrale Airzone
• Une passerelle de communication : AZX6QADAPT3MEL
• Un plénum de retour avec 4 bouche(s) de 250 mm de diamètre
• 6 ioniseurs, un par registre
• Capteur de particules Airzone Easyzone CAI

Longueur : 454 mm
Largeur : 300 mm
Hauteur : 1.737 m
Poids : 18 kg
Gamme : PP MEDIUM QAI

Cliquez ICI pour télécharger la fiche technique du Plénum

La culotte permet un  raccordement de 2 bouches sur la même gaine.
La culotte est préconiser pour deux petites pièces ( idéales pour les chambres).
*PLENUMS EASYZONE QAI

Les plénums motorisés Easyzone permettent un contrôle complet de l'équipement gainable, et ce, jusqu'à 8 zones indépendamment les unes des autres.

Easyzone assaini et améliore la qualité de l'air intérieur de chaque zone. Chaque registre motorisé comprend un ioniseur qui purifie l'air, en fonction de la qualité de l'air détecté.

Télécharger la fiche complète du EASYZONE QAI en PDF






*THERMOSTATS AIRZONE
Les plénums motorisés sont complétés par nos thermostats d'ambiance design et élégant avec des finitions en métal et verre trempé.

- 1 Thermostat Airzone Blueface zéro filaire (câble fourni) pour le pilotage des 2 bouches de séjour et cuisine, ainsi que toutes les autres pièces
- 4 Thermostats Airzone Think  pour les 4 chambres
-Web server wifi

Cliquez ICI pour télécharger la brochure sur les thermostats







Caractéristiques des thermostats :

Marche / Arrêt des zones
Accès à distances à d'autres zones
Modification du nom des zones
Programmation horaire par zone
Température de consigne par zone
Lecture de la température ambiante et de l'humidité relative
Mode veille pour un arrêt programmé de la zone
Mode de fonctionnement
Fonction Eco-Adapt pour améliorer l'efficacité énergétique de l'installation.
Accès aux informations météorologiques si le Webserver Airzone Cloud est connecté à l'installation.

*TELECOMMANDE FILAIRE AVANCEE - PAR 41 CITY MITSUBISHI



*UNITE INTERIEURE GAINABLE PEAD-M140JA2 R32 INVERTER MITSUBISHI
L'unité intérieure Mitsubishi gainable avec une puissance de 14 kw,  peut assurer le chauffage et le refroidissement. Niveau sonore très bas, confortable et silencieux. Classe énergétique froid/chaud est A++/A+.
Installation en faux - plafond rendant ces unités invisibles pour une discrétion visuelle et sonore totale. Le recours à des grilles de soufflages et diffuseurs adaptés assure une diffusion régulière et homogène de l'air pour un haut niveau de confort.

Puissance froid : 13.4 kw
Puissance chaud : 15.0 kw
EER : 2.81
COP : 3.61
Dimensions H x L x P : 250 x 1600 x 732
Poids : 42 kg
Niveau de pression sonore froid/chaud à 1 mètre : 34 dB(A)
Diamètre des condensats : 32 mm

Cliquez ICI pour télécharger en PDF le manuel d'utilisation du PEAD-M140

*UNITE EXTERIEURE  MITSUBISHI PUZ-M140VKA2
L'essentiel de l'Inverter dans un groupe compact mono-ventilateur

Dimensions H x L x P : 981 x 1050 x 330
Poids : 84 kg
Pression acoustique en froid  : 70 dB(A)
Pression acoustique en froid à 1 m : 55 dB(A)
Raccordement frigorifiques : 3/8-5/8
Disjoncteur courbe D : 40 A
Cable unité extérieure : 3 x 10 mm²
Cable liaison intérieure - extérieure : 4 x 2.5 mm²

COMPOSITION PACK GAINABLE

*EQUIPEMENT REGULATION
- Pack plénums airzone QAI Standard + VMC  Mitsubishi Electric 6x200 01XL
+ Un plénum de reprise (4x250mm) PP8MELST01XL6
+ Culotte égale arrivée DN200 m m départ DN200 m m Réf CULOT200/200
- Unité intérieure PEAD-M140JA2
- Unité extérieure PUZ-M140VKA2
- 1 Thermostat Airzone Blueface filaire (câble fournie) pour piloter les deux bouches séjour et cuisine
- 4 Thermostats Airzone Think sans fil pour piloter les 4 chambres
- Web server wifi
- 1 Télécommande filaire avancée PAR-41 CITY MULTI

*SOUFFLAGE
- 4 Grilles alu double déflexion 400*150mm  pour les 4 chambres
- 4 Plénums pvc 400*150 mm piquage arrière D200  pour les 4 chambres
- 3 Grilles alu double déflexion 400*200 mm pour salon et cuisine
- 3 Plénums pvc 400*200 mm piquage arrière D200  pour salon et cuisine
Ou Option Design :
- 3 Packs grilles + plénum à 3 fentes 500 mm bord 22 mm

*ASPIRATION
- 2 Grilles de reprise + filtre 625x400 mm
- 2 Plénums abs 625x400mm avec deux sorties D250 + 1 D200
- Bmf 200 - bouchon male / femelle D200
- Bmf 250 - bouchon male / femelle D250
- 4 Rft200-raccord femelle d200
- 4 RCC 250/200 réduction conique

*ACCESSOIRES
- 10 Gaines Alu isolée 25mm D200mm LG10m
- 4 Gaines Alu isolée 25mm D250mm LG10m
- Lot de 4 trapèzes plus embout N KITCLIM8
- Adhésif alu AAA126
- Colliers nylon
- Liaisons frigorifiques : couronne complète 20m 3/8-5/8
- Support mural groupe extérieure MS 257
- Boite de vis GVA416

INFORMATIONS DE POSE DU GAINABLE

L'unité intérieure est à poser dans les combles.

Fixer le gainable de niveau avec tiges filetés ou câblette fourni sur la charpente.

Raccorder et fixer le plenum easyzone Airzone à l'unité gainable avec les vis.

Raccorder les liaisons frigorifiques adaptés sur l'unité intérieure jusqu'au groupe extérieur avec la liaison inter connexion en 4G15.

Tirer le fil de communication du thermostat filaire 2x0.75mm jusqu'au Easyzone placé dans le séjour (Thermostat maitre). Les thinks sans fil autres thermostats seront placés dans chaque chambre.

Raccorder les gaines isolées de soufflage D200 jusqu'à vos bouches fixés en plafond, et sur le plénum Easyzone sans oublier de bien mettre le scotch aluminium.

Raccorder les gaines isolées de reprise D250 sur votre plénum de reprise posé en plafond dans le couloir ou entrée.

Numéroter chaque gaine en sortie de plénum airzone pour adresser chaque thermostat avec le bon numéro de gaine.

Prévoir le remplacement des piles type pile ronde pour les thermostats sans fil, car si déchargé cela peut entrainer une perte d'adressage avec le web server wifi.

(Partie commune)sans oublier de bien mettre le scotch aluminium.

Les gaines de reprise (air aspirer) se raccorde à l'arrière du gainable sur le plénum d'air 4 entrée montée au préalable sur l'unité intérieure.

Les gaines de soufflage à l'avant de celui-ci côté Easyzone.

Les condensats seront évacués en gravité par un tuyau pvcD32 (bien fixé pour éviter le déformement suite à la chaleur dans le combles),amené en sorti de maison (si vous devez vous raccorder sur les eaux usés de la maison ; prévoir un siphon de parcours pour éviter les odeurs ; déconseillé).

Possibilité de mettre une pompe de relevage pour l'évacuation des condensats.

Les bouches intérieures peuvent être placés devant une fenêtre ou une porte.

Les thermostats doivent être fixés à une hauteur environ de1m60 du sol.

Le groupe extérieur est posé sur support mural ou socle béton dans l'attente des liaisons frigorifiques et alimentation électrique adapté.



Assistance Service Technique AIRZONE
Téléphone :
0 184 884 695

INFORMATIONS IMPORTANTE

L'unité intérieure gainable Easyone placé dans les combles, une fois raccordé devra être isolé entièrement avec de la laine de verre par 45mm d'épaisseur pour éviter tout phénomène de condensation (point de rosée).



L'unité intérieure doit être si possible placé au centre de la maison pour le meilleur équilibrage possible des gaines de soufflage et de reprise.



Enlever les caches filtres présent sur l'unité intérieure avant de vissé le plénum de reprise d'air Airzone (le filtre se trouve dans les grilles de reprise d'air).
Ses filtres seront à nettoyer régulièrement pour le bon fonctionnement de l'ensemble.



Pour les gaines de soufflage : longueur mini jusqu'au bouches dans les pièces 5 mètres et max 10 mètres.



Pour la reprise : 5 mètres minimum.



La longueur des gaines de soufflage des chambres doit être légèrement supérieur à la longueur des gaines de soufflage de la pièce principal.

 Il est souhaitable de brancher au centre du plénum Airzone les plus grandes pièces.

Sous les portes minimum 1 cm pour passage d'air.
