Pack complet Climatisation Réversible DAIKIN Gainable Airzone – Maison 80 à 100 m² (5 sorties)

Le pack complet DAIKIN Gainable Airzone est la solution idéale pour climatiser ou chauffer une maison de 80 à 100 m². Facile à installer, discret et économe en énergie, il offre un confort sur mesure dans chaque pièce.

Configuration type

• 2 sorties pour le séjour et la cuisine
• 3 sorties pour les chambres

Système Airzone – Confort et contrôle pièce par pièce

Le système Airzone assure une régulation indépendante de la température dans chaque pièce. Vous bénéficiez d’un confort thermique et acoustique optimisé tout en réduisant votre consommation d’énergie.

Plénums Easyzone QAI

Les plénums motorisés Easyzone offrent un contrôle complet du système gainable, jusqu’à 8 zones indépendantes. Chaque registre motorisé intègre un ioniseur pour purifier l’air selon la qualité détectée, améliorant ainsi la qualité de l’air intérieur (QAI).

Plénum de reprise

Le pack inclut un plénum de reprise isolé adapté au gainable sélectionné, avec piquage elliptique D250 mm.

Thermostats Airzone design et connectés

• 1 Thermostat Airzone Blueface filaire (pour séjour et cuisine)
• 3 Thermostats Airzone Think sans fil (pour les chambres)
• 1 Web Server Wi-Fi pour le pilotage à distance

Fonctionnalités principales

• Marche / Arrêt des zones
• Programmation horaire par zone
• Lecture température et humidité
• Mode veille et fonction Eco-Adapt
• Accès météo via Airzone Cloud

Unité intérieure DAIKIN FBA71A9

L’unité intérieure DAIKIN FBA71A9 (7,1 kW) assure le chauffage et le refroidissement avec un niveau sonore très bas. Elle s’installe en faux-plafond pour une discrétion totale.

Unité extérieure DAIKIN ARXM71R

L’unité extérieure DAIKIN Sky Air Advance R32 garantit fiabilité, performance et rendement énergétique optimal.

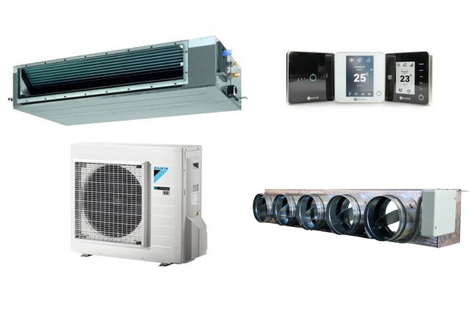

Composition complète du pack gainable

• Pack Medium QAI Daikin M – 5 sorties
• Plénum de reprise 2 sorties (2×250 mm)
• Unité intérieure Daikin FBA71A9 – 7,1 kW
• Unité extérieure Daikin Sky Air Advance ARXM71R
• 1 Thermostat Airzone Blueface filaire
• 3 Thermostats Airzone Think sans fil
• Web Server Wi-Fi + Télécommande Madoka blanche

Soufflage

• 3 grilles alu double déflexion 400×150 mm (chambres) + 3 plénums PVC 400×150 mm piquage arrière
• 2 grilles alu double déflexion 400×200 mm (salon et cuisine) + 2 plénums PVC 400×200 mm piquage arrière
• Option design : 2 grilles linéaires 800×100 (6 fentes) pour salon et cuisine avec plénum x 2

Aspiration

• Grille de reprise + filtre 600×400 mm
• Plénum de reprise 600×400 (3×200 + 2×250)
• Accessoires de raccordement D200/D250 inclus : Bmf200, 2 Rft200, 2 RCC250/200

Accessoires fournis

• 5 Gaines alu isolées 25 mm L10 m (D200 mm)
• 2 Gaines alu isolées 25 mm L10 m (D250 mm)
• Adhésif alu, colliers nylon, support mural extérieur
• Liaisons frigorifiques 20 m
• Lot de 4 trapèzes + embout N
• Poche de vis

Informations de pose du gainable

• Installer l’unité intérieure dans les combles avec tiges filetées ou câbles fournis.
• Raccorder le plénum Easyzone Airzone à l’unité gainable.
• Réaliser les liaisons frigorifiques vers le groupe extérieur.
• Tirer le câble du thermostat filaire (2×0.75 mm) jusqu’au Easyzone du séjour.
• Fixer les thermostats à 1,60 m du sol.
• Installer les gaines isolées et les raccorder soigneusement.
• Prévoir l’évacuation des condensats par tuyau PVC D32 avec siphon si requis.
• Nettoyer régulièrement les filtres de reprise pour maintenir les performances et la qualité d’air.

Informations importantes sur l’installation

Isolation et positionnement

L’unité intérieure Easyzone placée dans les combles doit être entièrement isolée avec de la laine de verre de 45 mm pour éviter la condensation. Installer l’unité le plus près possible du centre de la maison pour équilibrer les débits d’air.

Filtres et entretien

Retirer les caches filtres avant de fixer le plénum de reprise Airzone. Les filtres sont situés dans les grilles de reprise et doivent être nettoyés régulièrement pour préserver les performances et la qualité d’air.

Longueurs et équilibrage des gaines

• Soufflage : longueur min 5 m / max 10 m
• Reprise : longueur min 5 m
• Les chambres doivent avoir des gaines légèrement plus longues que le séjour
• Brancher les plus grandes pièces au centre du plénum Airzone

Circulation de l’air

Laisser au moins 1 cm de jour sous chaque porte pour assurer une bonne circulation de l’air. Ces recommandations garantissent une diffusion homogène, une meilleure efficacité énergétique et un confort acoustique optimal dans toute la maison.

Assistance technique Airzone

Service technique Airzone :
Téléphone : 01 84 88 46 95

La mise en service doit être effectué par un professionnelle frigoriste.
