Configuration type

• Exemple : 2 sorties pour séjour + cuisine et 4 sorties pour chambres (total 6 sorties)
• Pack prévu pour maisons de 100 à 120 m² avec 4 chambres et espace de vie ouvert.

Système Airzone — régulation pièce par pièce

Le système Airzone permet un contrôle précis et indépendant de chaque zone. La régulation pièce par pièce optimise le confort thermique et acoustique tout en réduisant la consommation d'énergie.

Plénums Easyzone QAI

Les plénums motorisés Easyzone QAI permettent le contrôle complet du gainable jusqu'à 8 zones indépendantes et améliorent la Qualité de l'Air Intérieur (QAI) :

• Registres motorisés par zone
• Ioniseur intégré : purification de l’air selon la qualité détectée
• Gestion fine des débits et équilibrage des zones

Plénum de reprise

Plénum de reprise isolé adapté au gainable choisi. Piquage elliptique de D250 mm.

Thermostats Airzone

Thermostats design en métal et verre trempé :

• 1 Thermostat Airzone Blueface filaire pour séjour + cuisine (thermostat maître)
• 4 Thermostats Airzone Think sans fil pour les 4 chambres
• Webserver Wi-Fi pour pilotage à distance et intégration Cloud
• Antenne radio AZPV6AC1ANT fournie

Fonctions principales

• Marche / Arrêt des zones
• Accès distant aux autres zones
• Modification du nom des zones
• Programmation horaire par zone
• Température de consigne par zone
• Lecture de la température ambiante et de l'humidité
• Mode veille
• Modes de fonctionnement multiples
• Fonction Eco-Adapt
• Accès aux infos météo via Airzone Cloud

Unité intérieure — DAIKIN FBA100A (10 kW)

Unité plafonnier DAIKIN FBA100A, 10 kW, installation en faux-plafond pour discrétion et silence.

Unité extérieure — DAIKIN AZAS100MV1 (Sky Air Advance)

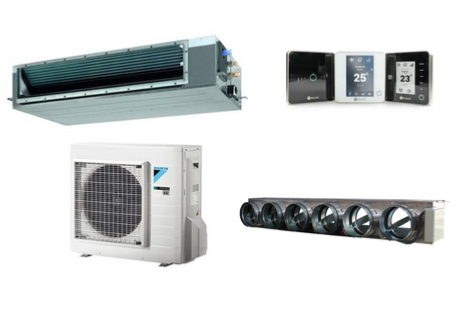

Composition complète du pack gainable

Équipement principal

• Plénums Easyzone PP25DAIST07L6 Standard + VMC IB8 Daikin 6x200 + plénum reprise 600×600 3x200+2x250
• Unité intérieure DAIKIN FBA100A — 10 kW
• Unité extérieure DAIKIN AZAS100MV1
• 1 Thermostat Blueface filaire
• 4 Thermostats Think sans fil
• Webserver Wi-Fi
• Télécommande Madoka design blanche
• Antenne radio AZPV6AC1ANT

Soufflage

• 4 grilles alu double déflexion 400×150 mm (chambres + bureau)
• 4 plénums PVC 400×150 mm piquage arrière D200
• 2 grilles alu double déflexion 400×200 mm (séjour + cuisine)
• 2 plénums PVC 400×200 mm piquage arrière D200
• Option design : 2 packs grilles + plénum 3 fentes 500 mm

Aspiration

• Grille de reprise + filtre 600×600 mm
• Plénum ABS 600×600 mm (2×D250 + 3×D200)
• BMf 200 — bouchon mâle/femelle D200
• 2 RFT200 — raccord femelle D200
• 2 RCC 250/200 — réduction conique
• 1 Manchon mâle/mâle D200

Accessoires fournis

• 6 gaines alu isolées 25 mm D200 mm — 10 m
• 2 gaines alu isolées 25 mm D250 mm — 10 m
• Lot de 4 trapèzes + embout N
• Adhésif alu
• Colliers nylon
• Liaison frigorifique : 20 m
• Support mural
• Poche de vis

Informations de pose — guide rapide

• Installer l’unité intérieure dans les combles.
• Fixer le gainable avec tiges filetées ou câbles fournis.
• Raccorder et fixer le plénum Easyzone Airzone.
• Réaliser les liaisons frigorifiques entre unité intérieure et extérieure.
• Tirer le câble thermostat filaire (2×0.75 mm) jusqu’au thermostat maître séjour. Thermostats Think sans fil dans chaque chambre.
• Raccorder les gaines de soufflage et reprise en utilisant du scotch aluminium.
• Numéroter chaque gaine pour correspondre aux thermostats.
• Prévoir remplacement piles thermostats sans fil.
• Evacuation condensats par PVC D32 ou pompe de relevage.
• Fixation des thermostats ≈ 1,60 m du sol.
• Groupe extérieur sur support mural ou socle béton.

Respecter longueurs, diamètres et normes électriques / frigorifiques.

Informations importantes

Isolation

• Unité intérieure gainable Easyone entièrement isolée avec laine de verre 45 mm pour éviter condensation.

Positionnement

• Placer au centre de la maison si possible pour équilibrage des gaines.
• Brancher au centre du plénum Airzone les plus grandes pièces.

Filtres et entretien

• Enlever caches filtres avant de visser plénum de reprise Airzone.
• Nettoyer régulièrement les filtres pour assurer performances et QAI.

Longueurs des gaines & équilibrage

• Soufflage : min 5 m / max 10 m
• Reprise : min 5 m
• Chambres : gaines légèrement plus longues
• Jour sous les portes ≥ 1 cm pour circulation de l’air

Assistance & contact technique

Service technique Airzone :

01 84 88 46 95

Installation à réaliser par un installateur frigoriste qualifié.
